DHP慢速環鏈電動葫蘆
DHP慢速環鏈電動葫蘆
產品名稱: DHP慢速環鏈電動葫蘆
產品分類: 環鏈電動葫蘆
產品描述:
DHP型系列電動葫蘆（群吊電動葫蘆、建筑爬架電動葫蘆）一種輕小起重機械，它具有起吊速度慢，機體質量輕，機件硬度高，磨損小的特點。由于在空間較小的 工作場所使用更是靈活迅捷，還適合于建筑工程領域的爬架，爬模的提升，大型油罐的群吊廣泛用于各行各業的加工車間、倉庫、碼頭、及各種現代化的生產流水 線，裝配線。在空間較小的工作場所使用更是靈活迅捷，安全方便，還適合于建筑工程領域的爬架，爬模的提升，大型油罐的群吊。本產品嚴格按國家3包執行，產品質量由中國人民保險公司(PICC)承保，請放心使用。

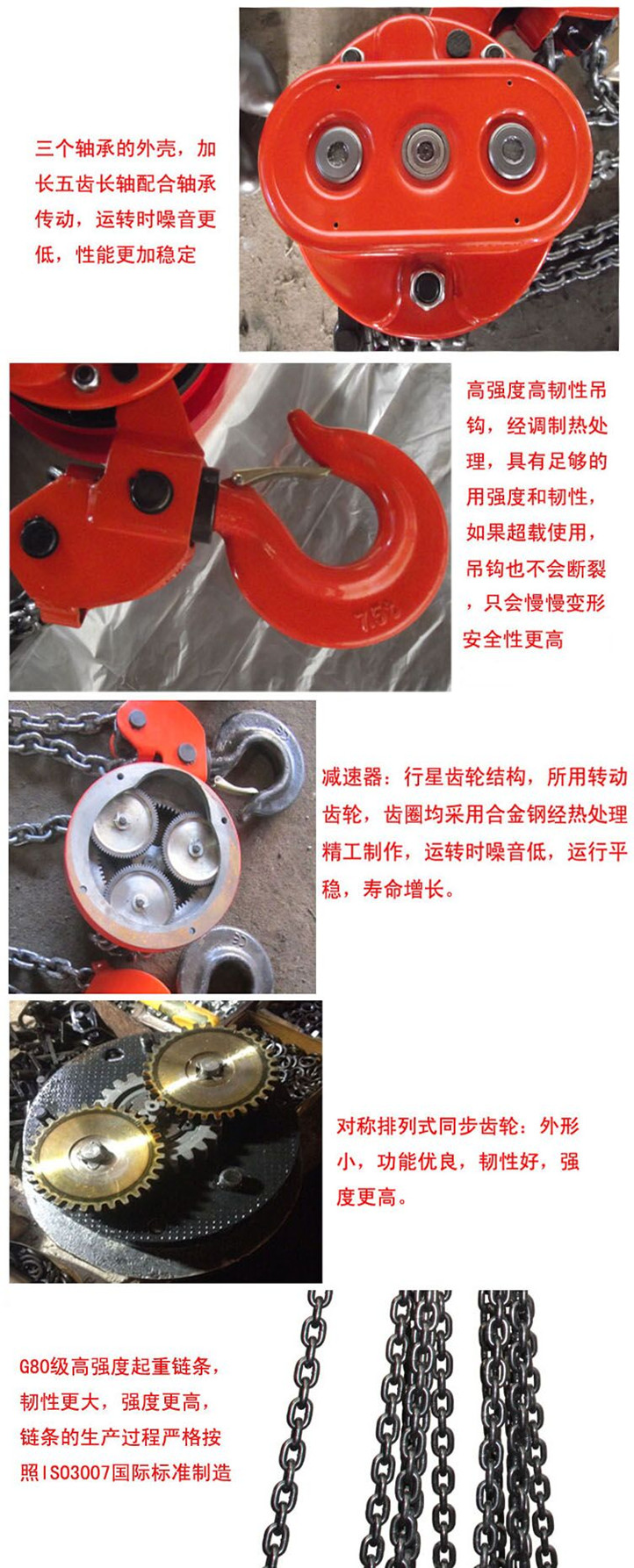

DHP型環鏈電動葫蘆細節圖：

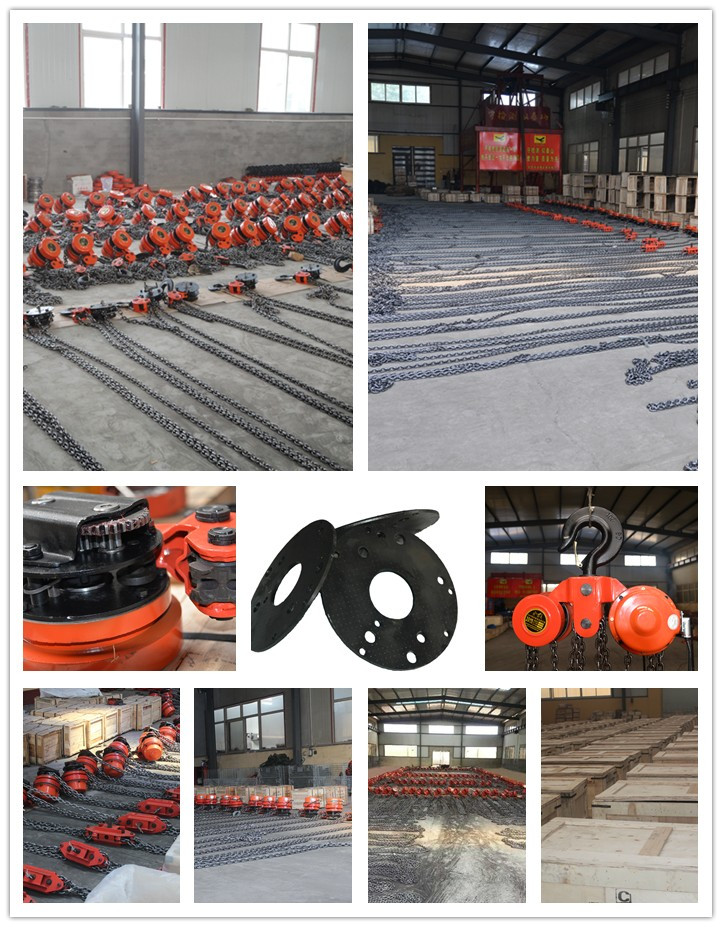

DHP型環鏈電動葫蘆工廠實景圖：
DHP型系列電動葫蘆產品參數：
|
型號 |
DHP5 |
DHP7.5 |
DHP10 |
DHP20 |
|
|
額定起重量 |
5 |
7.5 |
10 |
20 |
|
|
起升速度m/min |
|
0.18 |
0.12 |
0.09 |
0.09 |
|
實驗載荷t |
7.5 |
9 |
12.5 |
25 |
|
|
兩鉤間小距離mm |
600 |
700 |
780 |
1000 |
|
|
起重鏈行數n |
2 |
3 |
4 |
8 |
|
|
起升高度m |
3——9 |
||||
|
電機功率w |
200 |
500 |
500 |
500 |
|
|
電機轉速r/min |
710 |
1380 |
1420 |
1420 |
|
|
電源 |
380V/50Hz |
||||
|
凈重（5m）kg |
58 |
|
|
240 |
|
|
裝箱毛重（5m）kg |
69 |
|
|
260 |
|
|
裝箱尺寸mm |
560*400*400 |
500*420*390 |
610*480*480 |
700*600*40 |
|
|
注：起重高度每增加1米5噸增加4.5kg，7.5噸增加6.8kg，10噸增加9kg |
|||||

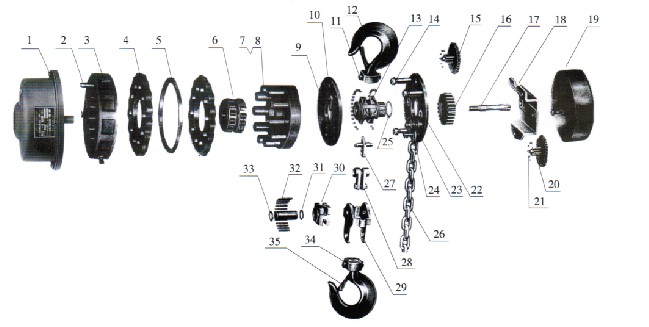

| 1電動機 | 8銷套 | 15片齒輪 | 22鋼套 | 29下鉤架 |
| 2針齒 | 9軸承圈 | 16花鍵齒輪 | 23導輪 | 30游輪 |
| 3針齒殼 | 9軸承圈 | 17五持長軸 | 24插銷 | 31郵輪軸 |
| 4擺線輪 | 11上鉤梁 | 18外墻板 | 25軸用擋圈 | 32滾針 |
| 5間隔環 | 12吊鉤 | 19罩殼 | 26起重鏈條 | 33軸用擋圈 |
| 6偏心軸承 | 13起重鏈輪 | 20四齒短軸 | 27擋板 | 34下鉤梁 |
| 7銷軸 | 14支撐桿 | 21滾柱 | 28吊鏈板 | 35卡索板 |
